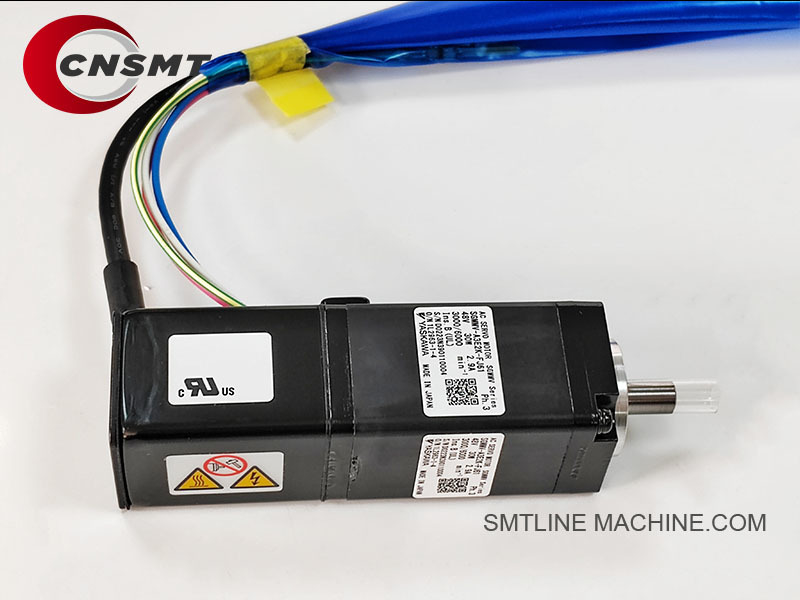

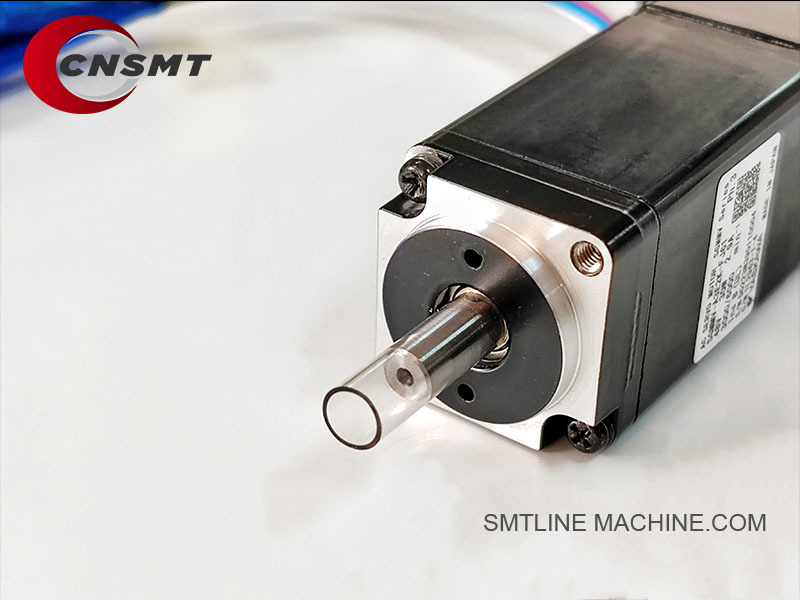

FUJI XM00804 2MGKHA093301 H12HS V12 ワーキングヘッドモーター
当社は11年間営業しており、品質保証と迅速な配送で、お客様にとって最高の選択肢となることをお約束します。
FUJI XM00804 / 2MGKHA093301 H12HS V12 ワーキングヘッドモーター – 製品説明
製品概要
FUJI XM00804 (代替PN: 2MGKHA093301) は、FUJI NXT II および NXT III SMTマシンのH12HSおよびV12ワーキングヘッド用に設計された高性能精密モーターです。このモーターは、ワーキングヘッド内の主要な移動システム(Z軸リフト(ノズル上下)および/またはシータ軸回転(ノズル角度位置決め)など、設置状況に応じて)に電力を供給する重要な駆動コンポーネントです。
主な特徴
SMTピックアンドプレースヘッド用の高速、高トルク精密モーター。
Z軸移動(ノズルリフト)またはシータ回転(ノズル角度補正)をサポート。
連続運転下での高い耐久性、安定性、スムーズな動きを実現するように設計されています。
高速応答時間と最小限の振動に最適化されており、配置精度を向上させます。
FUJI NXTマシンのH12HSおよびV12高速ワーキングヘッドの両方に対応しています。
機械の互換性
FUJI NXT IIシリーズ
FUJI NXT IIIシリーズ
ワーキングヘッド:H12HS、V12
技術仕様(標準)
項目 | 仕様 |
モデル | XM00804 / 2MGKHA093301 |
モータータイプ | 精密AC/ハイブリッドモーター(ステッピング/サーボ)* |
制御軸 | Z軸(リフト)またはシータ軸(回転) |
電圧 | DC(ヘッドマザーボード経由で給電) |
モーションコントロール | マザーボードへのフィードバックによるクローズドループ |
冷却 | 自然空冷/ファンアシスト(XH01431) |
設置 | V12またはH12HSワーキングヘッド内部に取り付け |
主な用途
正確なノズル上下運動のためのZ軸リフト機構を駆動します。
正確なノズル角度制御のためのシータ回転機構を駆動します。
ヘッド制御マザーボード(PN: 2AGKHB008800)と連携して同期運転を行います。
SMT製造ラインでの高速、高精度な配置を保証します。
関連アクセサリとコンポーネント
コンポーネント名 | 部品番号 | 説明 |
モーター(Z軸/シータ軸) | XM00804 / 2MGKHA093301 | ノズル制御用メイン移動モーター |
ワーキングヘッドマザーボード | 2AGKHB008800 | モーターとヘッドの動作を制御します |
モーター用信号ケーブル | XS02050 | 制御信号をモーターに送信します |
モーター用電源ケーブル | XS02051 | モーターにDC電源を供給します |
エンコーダー(フィードバック、オプション) | XS02410 | 正確な動きのための位置フィードバックを提供します |
ノズルシャフトスリーブ | XS01300 | Z軸に沿ったノズルの動きをガイドします |
カップリングアセンブリ(モーターリンク) | XS02100 | モーターシャフトを機械的駆動部に接続します |
メカニカルバルブ(真空/空気) | XS03760 | 真空と空気の切り替えを制御します |
圧力センサー | XS00920 | ピックアップ検出のための真空圧力を監視します |
ヘッドPCB用冷却ファン | XH01431 | モーターとPCBの最適な温度を維持します |
メンテナンスの推奨事項
モーターコネクタ(XS02050、XS02051)を定期的に検査し、摩耗や損傷がないか確認してください。
冷却ファン(XH01431)が清潔で機能していることを確認し、過熱を防ぎます。
ベアリングの摩耗や内部の機械的な問題を示す異音がないか確認してください。
機械的ストレスを避けるために、カップリングアライメント(XS02100)を確認してください。
推奨交換サイクル:3~5年、使用強度によります。
概要
FUJI XM00804 / 2MGKHA093301ワーキングヘッドモーターは、H12HSおよびV12ヘッドの不可欠なアクチュエーターであり、正確なZ軸およびシータ軸の動きを提供します。FUJI NXT SMTマシンの配置精度と効率に直接影響します。定期的なメンテナンスは、安定した長期的なパフォーマンスを保証します。
FUJI XM00804 / 2MGKHA093301ワーキングヘッドモーターの関連アクセサリ
コンポーネント名 | 部品番号(PN) | 説明 |
ワーキングヘッドモーター(Z/シータ) | XM00804 / 2MGKHA093301 | ノズルリフト(Z軸)または回転(シータ)用メインモーター |
ワーキングヘッドマザーボード | 2AGKHB008800 | モーターとヘッド全体の動作を制御します |
モーター信号ケーブル | XS02050 | 制御信号をモーターに送信します |
モーター電源ケーブル | XS02051 | モーターに電力を供給します |
シータ/Z軸エンコーダー(オプション) | XS02410 | 正確な動きのための位置フィードバックを提供します |
ノズルシャフトスリーブ | XS01300 | Z軸に沿ってノズルシャフトをガイドします |
ノズルカップリングアセンブリ | XS02100 | モーターシャフトをノズル機構に接続します |
メカニカルバルブアセンブリ | XS03760 | ピックアップとリリースのための真空と空気を制御します |
バルブSPOOL(コアバルブ部品) | XS03764 | 空気圧バルブ内の可動スプール |
圧力センサー | XS00920 | ピックアップ確認のための真空圧力を検出します |
ヘッドマザーボード用冷却ファン | XH01431 | マザーボードを冷却し、間接的にモーターを冷却します |
真空チューブアセンブリ | XS04125 | 真空供給用の空気圧チューブ |
ワーキングヘッドフレーム/ハウジング | XS05020 | V12またはH12HSヘッドの機械的フレーム |
推奨スペアキット:
モーター配線キット:
XS02050(信号ケーブル)+ XS02051(電源ケーブル)を含みます
エンコーダーキット(オプション、装備されている場合):
XS02410(シータ/Z軸エンコーダー)
真空バルブキット:
XS03760(バルブ)+ XS03764(スプール)+ XS03765(バルブボディ)
冷却キット:
XH01431(冷却ファン)+ ファンフィルター(該当する場合)
重要事項:
XM00804 / 2MGKHA093301モーターは、2AGKHB008800マザーボード、モーター配線、機械的カップリング、空気圧コンポーネント、およびセンサーと密接に連携して機能します。
最適な機械稼働時間のために、これらの関連コンポーネントを一緒にメンテナンスすることをお勧めします。
FUJI XM00804 / 2MGKHA093301ワーキングヘッドモーターの関連部品番号
コンポーネント名 | 部品番号(PN) | 説明 |
ワーキングヘッドモーター(Z/シータ) | XM00804 / 2MGKHA093301 | ノズルリフト(Z)または回転(シータ)用メイン駆動モーター |
ワーキングヘッドマザーボード | 2AGKHB008800 | モーター、バルブ、センサーを制御するメインPCB |
モーター用信号ケーブル | XS02050 | マザーボードとのモーター信号通信 |
モーター用電源ケーブル | XS02051 | マザーボードからモーターにDC電源を供給します |
シータ/Zエンコーダー(オプション) | XS02410 | Z軸またはシータ軸の位置フィードバックを提供します |
ノズルシャフトスリーブ | XS01300 | ノズルリフトシャフトをガイドします |
ノズルカップリングアセンブリ | XS02100 | モーターとノズル機構間の機械的リンク |
空気圧バルブアセンブリ | XS03760 | 真空と空気の切り替えを制御します |
バルブSPOOL(コア) | XS03764 | バルブ内の内部可動スプール |
バルブハウジング/ボディ | XS03765 | 空気圧バルブの構造体 |
バルブOリングキット | XS03766 | バルブのシールコンポーネント |
バルブ戻りバネ | XS03767 | バルブ内のスプールの戻りバネ |
圧力センサー | XS00920 | コンポーネントピックアップのための真空圧力を監視します |
ヘッドPCB用冷却ファン | XH01431 | マザーボードを冷却し、間接的にモーターを冷却します |
真空チューブアセンブリ | XS04125 | ノズル真空ラインをバルブとヘッドに接続します |
ワーキングヘッドフレーム/ハウジング | XS05020 | H12HS/V12ヘッドの完全な機械的ハウジング |
主要部品番号の概要:
モーター:XM00804 / 2MGKHA093301制御基板:2AGKHB008800モーター配線:XS02050(信号)、XS02051(電源)真空システム:XS03760(バルブ)、XS00920(センサー)、XS03764(スプール)冷却:XH01431(ファン)機械的カップリング:XS01300(シャフトスリーブ)、XS02100(カップリング)
FAQガイド – FUJI XM00804 / 2MGKHA093301 H12HS V12ワーキングヘッドモーター
一般情報
Q1: FUJI XM00804 / 2MGKHA093301モーターとは何ですか?
A:
FUJI NXT H12HSおよびV12ヘッドで使用され、Z軸(ノズル上下)またはシータ軸(ノズル回転)を駆動する高精度ワーキングヘッドモーターです。SMT生産における正確な部品配置に不可欠です。
Q2: このモーターを使用する機械は何ですか?
A:
FUJI NXT IIシリーズ ✔ FUJI NXT IIIシリーズ ✔ ワーキングヘッド:H12HSおよびV12
機能と特徴
Q3: このモーターは何を制御しますか?
A:
Z軸:部品のピックアンドプレースのためのノズル上下。 ✔ シータ軸:部品角度を調整するためのノズル回転。
モーターがワーキングヘッド内のどこに設置されているかによって異なります。
Q4: Z軸とシータ軸で同じモーターですか?
A:
はい、同じモーターモデル(XM00804 / 2MGKHA093301)がZ軸とシータ軸の両方に使用されますが、機能はワーキングヘッド内の位置と配線によって異なります。
Q5: このモーターはステッピングモーターですか、それともサーボモーターですか?
A:
高精度ハイブリッドモーターとして動作し、多くの場合、ヘッドマザーボード(PN: 2AGKHB008800)によって管理されるクローズドループ制御モードで動作するエンコーダーフィードバック付きのステッピングモーターとして構成されます。
設置とキャリブレーション
Q6: モーターはどのように設置されますか?
A:
H12HSまたはV12ワーキングヘッドの内部に直接取り付けられています。以下を介して接続されています:
信号ケーブル(XS02050)
電源ケーブル(XS02051)ノズルシャフトスリーブ(XS01300)とカップリングアセンブリ(XS02100)を使用して機械的に結合されています。
Q7: 交換後にキャリブレーションが必要ですか?
A:
はい:
シータ軸:角度ゼロ点調整が必要です。Z軸:上下移動制限キャリブレーションが必要です。機械は通常、起動時に自動ホーミングを実行しますが、交換後に手動チェックを行うことをお勧めします。
一般的な問題とトラブルシューティング
Q8: モーター故障の一般的な症状は?
A:
ノズルリフトまたは回転がない。異常なノイズ(研削、カチカチ音)。移動中の振動または揺れ。機械のシータ軸またはZ軸アラーム。ステップの損失、位置ずれにつながる。過熱(冷却ファンXH01431を確認)。
Q9: モーター故障の原因は何ですか?
A:
機械的摩耗(ベアリング故障、カップリングの緩み)。電気的故障(コイルの損傷、ケーブルの故障)。冷却ファン(XH01431)の故障による過熱。真空システムの誤動作により、モーターに過剰な負荷がかかる。
Q10: モーターの診断方法は?
A:
モーター巻線の導通と抵抗をテストします。ケーブルの故障がないか確認するために、信号/電源ケーブル(XS02050 / XS02051)を交換します。マザーボードの出力(2AGKHB008800)を確認します。シャフトを手動で回転させます。スムーズである必要があります。硬くはありません。カップリング(XS02100)に滑りや摩耗がないか検査します。
メンテナンスの推奨事項
Q11: このモーターのメンテナンス方法は?
A:
ヘッドと内部コンポーネントをほこりのない状態に保ちます。ケーブルとコネクタを定期的に摩耗がないか確認します。冷却ファン(XH01431)が清潔で動作していることを確認します。機械的カップリング(XS02100)が適切に調整されているか検査します。過熱、ノイズ、または精度の低下の兆候が見られた場合は、モーターを交換してください。
Q12: 推奨交換サイクルは?
A:
通常3~5年ごと、使用強度によります。大量生産の24時間365日の生産では、早期の交換が必要になる場合があります。
関連コンポーネント
コンポーネント | 部品番号 | 説明 |
ワーキングヘッドモーター(Z/シータ) | XM00804 / 2MGKHA093301 | ノズルリフトまたは回転用メインモーター |
ワーキングヘッドマザーボード | 2AGKHB008800 | モーターとヘッド機能を制御します |
信号ケーブル | XS02050 | モーター制御信号線 |
電源ケーブル | XS02051 | モーターDC電源ライン |
エンコーダー(オプション) | XS02410 | Z/シータの位置フィードバックを提供します |
ノズルシャフトスリーブ | XS01300 | ノズルリフトシャフトをガイドします |
カップリングアセンブリ | XS02100 | モーターをノズル機構に接続します |
空気圧バルブアセンブリ | XS03760 | ノズル用の真空/空気を制御します |
バルブSPOOL | XS03764 | 空気圧バルブの内部スプール |
圧力センサー | XS00920 | コンポーネントピックアップ確認のための真空を監視します |
冷却ファン | XH01431 | マザーボードを冷却し、モーターの放熱を支援します |
注文に関するアドバイス
Z軸またはシータ軸用のモーターが必要かどうかを確認してください。
ケーブル(XS02050、XS02051)も必要かどうかを確認してください
最適なパフォーマンスを得るために、冷却ファン(XH01431)やカップリング(XS02100)などの関連コンポーネントの交換を検討してください。
概要
FUJI XM00804 / 2MGKHA093301ワーキングヘッドモーターは、V12およびH12HSワーキングヘッドで正確な動きを確保するための重要なコンポーネントです。SMT生産で高い配置精度と機械稼働時間を達成するには、その最適なパフォーマンスを維持することが不可欠です。
