ブランド富士市
-
モデルFUJI XS03764 V12 作動ヘッド機械バルブ スプール
-
容量1009
-
マウンター重量0.79キロ
-
マウントサイズ56
-
サプライヤーCNSMT
-
条件新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明YAMAHA Vibration Vibration Fit YV YS
-
モデル番号FUJI XS03764 V12 作動ヘッド機械バルブ スプール
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日

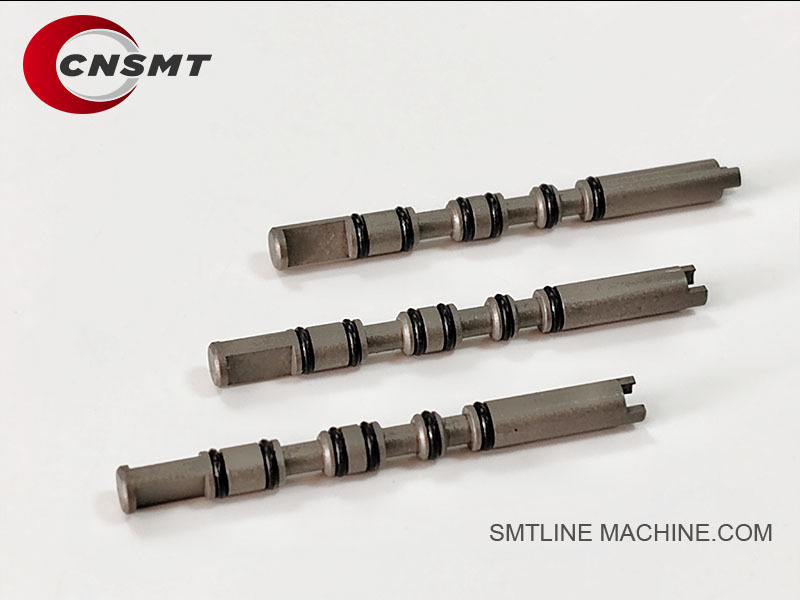

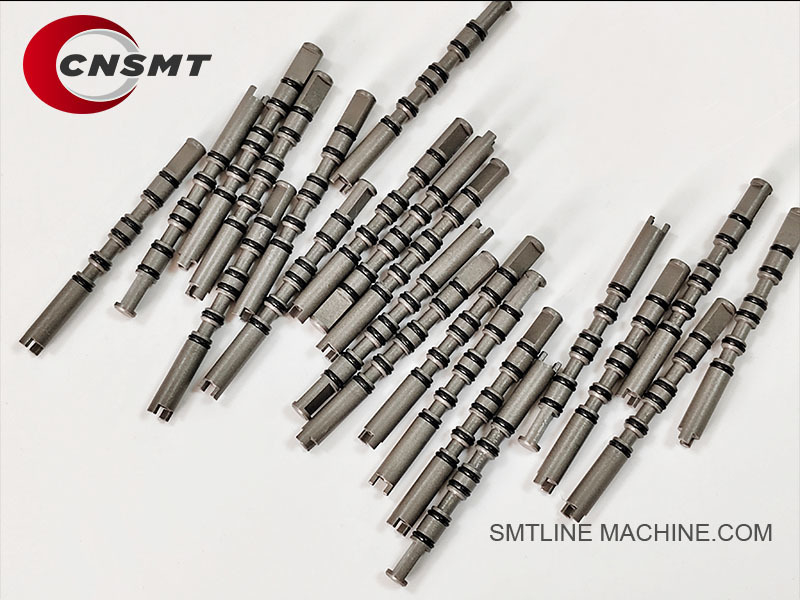

FUJI XS03764 V12 作動ヘッド機械バルブ スプール
富士市XS03764 V12 作業ヘッド メカニカルバルブ SPOOL
保証された品質と迅速な配達で間違いなくあなたの最高の選択になります
製品説明
製品名:FUJI V12 作業頭 メカニカルバルブ SPOOL
部品番号:XS03764
適用:FUJI NXTシリーズ V12 作業頭
役割 と 目的
基本機能:
XS03764 SPOOLは,FUJI V12作業ヘッドの気圧弁の内部にあるコア機械部品です.それは真空 (ピック) と吹き (場所) 操作の間の正確な切り替えを制御します.
設置場所:
V12ヘッドの気圧弁ブロック内に設置され,真空状態と気圧状態を切り替えて空気経路を調節する.
性能特性:
迅速な切り替え応答
優れた気密性と耐磨性
ノズルの正確な真空制御を保証し,配置精度を向上させる
技術仕様 (参照)
| ポイント | 仕様 |
| 部分番号 | XS03764 |
| 部品名 | メカニカルバルブSPOOL |
| 材料 | 高強度耐磨合金 (例えば不?? 鋼,硬化鋼) |
| 設置場所 | FUJI NXT V12 内部 ヘッドメカニカルバルブ |
| 中等 | 乾燥した圧縮空気 |
| 制御機能 | バキューム 吹風スイッチ |
| 労働環境 | 高速高周波SMT配置操作 |
適用される機械
FUJI NXTシリーズ:
NXT V12 ヘッド
V12ヘッドを使用するNXT III,NXT Vシリーズの機械と互換性
---
主要 な 利点
OEM級精密製造
高耐久性と優れた密封性能
高速SMT生産のための迅速な応答
設置と交換が簡単で,停滞時間を短縮する
推奨される関連項目
| 構成要素 | 部分番号 | 記述 |
| バルブSPOOL (この製品) | XS03764 | パネマチックバルブ用の機械スロールコア |
| バルブボディ | XS03765 | バルブを形成するためにスロールとマット |
| Oリング/シールキット | XS03766 | バルブボディの密封部品 |
| 戻る春 | XS03767 | スロールの回復力を提供します |
| 真空圧力センサー | XS00920 | ノズルの真空状態を検出 |
| V12 作業頭 主なPCB | 2AGKHA000402 | メカニカルバルブ操作を制御する |
供給情報
備蓄状態: 常備あり,即時利用可能
配送時間: 1~5 営業日 (数量によって異なります)
状態:100%新品 オリジナルまたは高品質の代替品
利用可能なサポート:
技術データシートと爆発式組立図
V12ヘッド用気圧装置の完全なBOM
供給者のオートメントとグローバル配送オプション
---
XS03764 SPOOL (V12 ワーキングヘッドメカニカルバルブ) の関連アクセサリー
| コンポーネント名 | 部分番号 | 記述 |
| バルブスロール (メイン) | XS03764 | 空気切換用のコアメカニカルスピル |
| バルブボディ | XS03765 | スロールのためのハウジング,完全なバルブを形成 |
| オーリングシールキット | XS03766 | スロールとバルブボディのシール,漏れを防ぐ |
| 戻る春 | XS03767 | スロールの位置をリセットするために力を提供 |
| パネウマティックソレノイドバルブ (メイン) | XS03760 | バルブメカニズムのための空気圧を動かす |
| 真空圧力センサー | XS00920 | モニターノズルの真空状態 |
| 空気フィルターユニット | XS04120 | 圧縮空気のフィルター |
| 作業ヘッド メインPCB | 2AGKHA000402 | メカニカルバルブと空気スイッチを制御する |
| ノズルシャフト組成 | XS00802 / XS00803 | 機械的に動かすバルブに接続 |
| バキュム・ジェネレーター モジュール | XS00500 | 作業頭に真空を供給する |
| 空気供給ライン管 | XS02050 | バルブとヘッドをつなぐ空気管 |
機械部品のサポート
| 構成要素 | 部品番号例 | 機能 |
| バルブ・マウント・ブラケット | XS03770 | V12ヘッド内のバルブ組を固定する |
| 空気圧調節器 | XS04122 | バルブのための恒常な空気圧を維持 |
| 頭蓋のプレート | XS01001 | 内部部位の保護と調整 |
| Z軸のシャフトシール | XS03790 | 移動するZ軸部品の空気通路の密封器 |
推奨 予備キット
XS03764 (スプール) + XS03765 (バルブボディ) + XS03766 (シールキット) + XS03767 (スプリング)
XS03764 + XS00920 (真空センサー) + 2AGKHA000402 (メインPCB)
適用される機械
FUJI NXT V12 作業頭
V12ヘッドを使用するNXTII,III,Vモデルと互換性
サポート可能:
V12 バルブ組成の完全なBOM (材料簿)
組み立て図,図,整備ガイド
グローバルストック調達とサプライヤーのコート
XS03764 SPOOL 関連部品番号一覧
| コンポーネント名 | 部分番号 | 記述 |
| バルブSPOOL (メインコンポーネント) | XS03764 | V12ヘッド用気圧弁用のコア機械スロール |
| バルブボディ | XS03765 | スロールのホイスリング; 完全なバルブを形成する |
| オーリングシールキット | XS03766 | 密封リング 密封装置 |
| 戻る春 | XS03767 | スロールにリセット力を提供します |
| パネウマティックソレノイド弁 | XS03760 | 空気スイッチを制御し,バルブメカニズムを動かす |
| 真空圧力センサー | XS00920 | ノズルの真空状態をモニターする |
| V12 作業頭 主なPCB | 2AGKHA000402 | バルブスイッチと空気システム制御 |
| バキュム発電機 | XS00500 | ノズルの吸入のために真空を生成します |
| ノズルシャフト組成 | XS00802 / XS00803 | 空気制御装置に接続されたノズルの移動軸 |
| 空気フィルターユニット | XS04120 | 圧縮空気のフィルター |
| 空気圧調節器 | XS04122 | 作業ヘッド内の空気圧を安定させる |
| バルブ・マウント・ブラケット | XS03770 | バルブ組をV12ヘッド内側に固定する |
| 空気供給管 | XS02050 | バルブ,真空,アクチュエータを接続する空気管 |
| Z軸のシャフトシール | XS03790 | パンネマティックZ軸移動のためのダイナミックシール |
基本部品キット
| キット機能 | 部分番号 |
| 完全なバルブボディ + スロールセット | XS03764 + XS03765 + XS03766 + XS03767 |
| バキュームモニタリングとスイッチング制御キット | XS03764 + XS00920 + 2AGKHA000402 |
| 完全な気圧駆動と空気管理キット | XS03760 + XS04120 + XS04122 + XS02050 |
適用される機械
FUJI NXT V12 作業頭
V12ヘッドを使用するNXT II,NXT III,NXT Vモデルと互換性
---
---
常識ガイド FUJI XS03764 V12 作業頭 メカニカルバルブSPOOL
一般情報
Q1: XS03764 メカニカルバルブSPOOLは何のために使用されますか?
A: その通り
XS03764 SPOOLは,FUJI NXT V12作業ヘッド内の機械閥組の重要な内部部品です.それは真空と空気圧の切り替えを制御する責任があります.正確なピック・アンド・ポジション・ノズルの操作を可能にする.
機能と作業原理
Q2: メカニカルバルブスピールの機能は何ですか?
A: その通り
V12ヘッド内の気流を制御する
真空 (部品のピッキング) と正圧または空気吹き (部品の解放またはノズルの清掃) の間のスイッチ.
正確で信頼性の高いヘッドの空気性能を保証します
マシン互換性
Q3:XS03764はどのマシンと互換性がありますか?
A: その通り
フジNXTII
フジNXTIII
FUJI NXT Vシリーズ (V12作業頭)
設置 と 交換
Q4: XS03764 スロールはいつ交換すべきですか?
A: その通り
拾ったり配置したりするときに空気の漏れ
掃除機がうまくいかない
陽気空気が正常に機能していない
噴出口が発射が失敗するか 閉じ込められたか
メンテナンスのサイクルでは,着用が表示される (通常は使用状況に応じて12~24ヶ月後に).
Q5: スロールを交換するには?
A: その通り
1電源を切って 圧縮する
2V12ヘッドの気圧弁を開け.
3バルブボディを外してスロールにアクセスします.
4スロール (XS03764),バルブボディ (XS03765) とOリング (XS03766) の状態を確認します.
5新しいスロールを設置し,適切な空気油で潤滑します.
6バルブを組み直して 空気漏れを確認する
共通 の 問題 と 問題 解決
Q6: 障害の症状は?
A: その通り
特定のノズルの真空損失
緩やかな空気の放出や詰まったノズルの動き
静止状態で空気が吹く.
選択の誤りや位置付けの失敗が増加します
Q7: スロールの故障の原因は?
A: その通り
スロール表面の長時間着用
バルブ内の汚れ,流体残留物,または油汚染.
Oリングの劣化により漏れが発生します
不適切な潤滑または維持不足
メンテナンス の 助言
Q8: 機械式バルブスロールの維持方法?
A: その通り
バルブ組を定期的に清掃する (3〜6ヶ月ごとに推奨).
12~24ヶ月後にまたは磨き痕跡がある場合,スロールとシールを予防的に交換します.
承認された空気油脂のみ (FUJI 推奨型) を使用します.
圧縮空気供給器を適切なフィルターで乾燥して清潔に保つ.
関連した部分
| 部品名 | 部分番号 | 記述 |
| メカニカルバルブSPOOL | XS03764 | バルブ内のスロール移動部分 |
| メカニカルバルブ・ボディ | XS03765 | スロールを保持するバルブハウジング |
| Oリング/シールキット | XS03766 | 空気漏れを防止する密封物 |
| バルブ・リターン・スプリング | XS03767 | 中立位置にスロールを戻すようにします |
| バルブ組成が完了 | XS03760 | 全バルブ組 (スロールとボディを含む) |
| 真空圧力センサー | XS00920 | 頭の真空状態を検出する |
| V12 作業ヘッド マザーボード | 2AGKHA000402 | パンネマバルブを含む制御信号 |
調達に関する助言
XS03764は消耗部品で,FUJIはメンテナンスのためにそれを保管することを推奨しています.
通常はXS03765 (バルブボディ) とXS03766 (Oリングキット) と一緒に交換されます.
FUJI公式ディストリビューターとSMTスペアパーツサプライヤーから入手できます.
結論
XS03764 V12 ワーキングヘッド メカニカルバvalve SPOOLは,安定した真空と空気交換のために不可欠です FUJI NXT V12 ヘッド.定期的な保守と間に合う交換は真空損失を防ぐ,ノズルの誤り配置の信頼性を向上させる.
