ハイライト
J90833613A SMT 機械モーター
,SMT マシンZ軸モーター
,MSMD5AZP2A ACサーボモーター
-
ブランド韓国
-
モデルFUJI XH01431 NXT ファン
-
容量1009
-
マウンター重量1.79KG
-
マウントサイズ56
-
サプライヤーCNSMT
-
状態新しい
-
起源の場所日本
-
ブランド名FUJI
-
証明MSMD5AZP2A AC SERVO MOTOR
-
モデル番号J90833613A Samsung SCM1 SMT マシン Z軸モーター MSMD5AZP2A ACサーボモーター
-
最小注文数量1
-
価格交渉可能
-
パッケージの詳細木箱
-
受渡し時間1〜2営業日
-
支払条件T/T,ウェスタン・ユニオン,Paypal
-
供給の能力10個/日
J90833613A Samsung SCM1 SMT マシン Z軸モーター MSMD5AZP2A ACサーボモーター
J90833613A Samsung SCM1 SMTマシン Z軸モーター MSMD5AZP2A ACサーボモーター
当社は11年間営業しており、品質保証と迅速な配送で、お客様にとって最高の選択肢となるでしょう。
製品概要

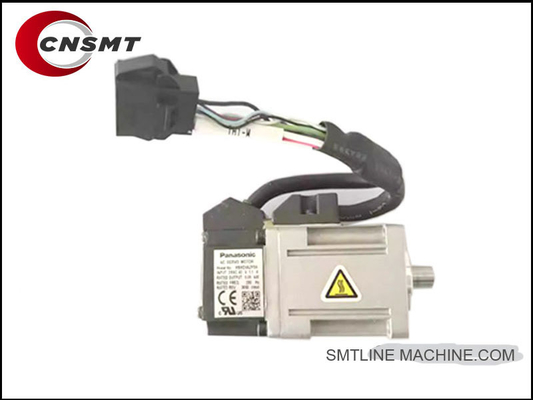

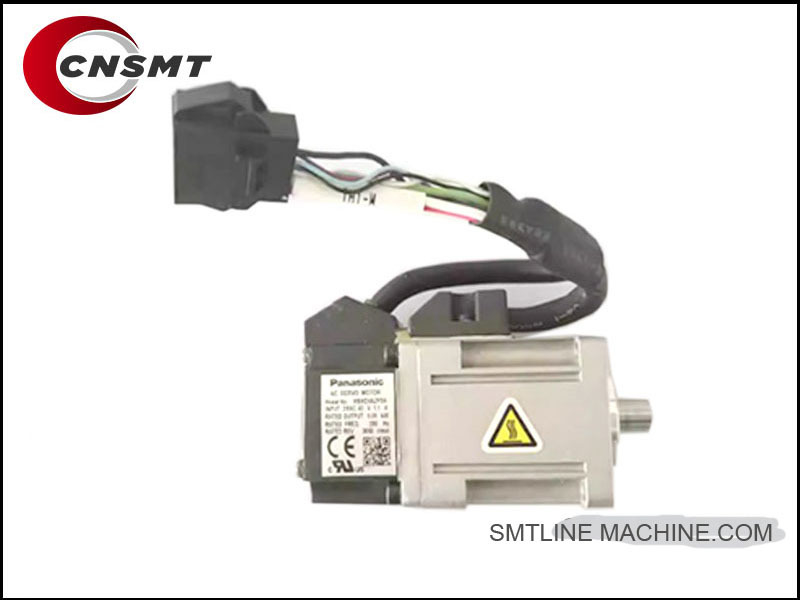

製品名：Samsung SCM1 Pick-and-Placeマシン Z軸ACサーボモーター
型番：J90833613A
モーターモデル：MSMD5AZP2A（パナソニックACサーボモーター）
用途：Samsung SCM1シリーズ SMT Pick-and-PlaceマシンのZ軸駆動用
主な特徴
純正パナソニックモーター：Samsung SMT装置で使用される高性能ACサーボモーター。
高精度制御：Z軸（上下運動）専用で、ピックアンドプレース操作に迅速な応答と正確な動きを提供します。
耐久性と信頼性：優れた耐熱性と防振性を備え、連続的な高速運転用に設計された工業グレードのモーターです。
クローズドループフィードバック：内蔵のインクリメンタルエンコーダーは、リアルタイムの位置フィードバックを提供し、正確なZ軸位置決めを保証します。
シームレスな互換性：Samsung SCM1シリーズマシンと完全に互換性があり、改造なしでプラグアンドプレイできます。
技術仕様（参考）
| 項目 | 仕様 |
| モーターモデル | MSMD5AZP2A |
| 電力 | 50W |
| 電圧 | AC 200V |
| 電流 | 0.4A（定格） |
| 最大速度 | 3000 RPM |
| 取り付けフランジ | 40mm |
| エンコーダー | インクリメンタル、2500 PPR |
| 制御タイプ | Samsung OEMサーボドライブで動作 |
| 軸 | Z軸（垂直運動） |
| 互換性のあるモデル | Samsung SCM1シリーズ SMTマシン |
| クロスブランド使用 | パナソニック、サムスン（ハンファ）、一部のJUKIモデル |
用途
SMTピックアンドプレースマシンのZ軸運動
部品のピックアップと配置のために、スムーズで正確な垂直運動を提供します。
高速、高精度SMTアセンブリをサポート
利点
高い信頼性と工業グレードの耐久性
Z軸操作のための高速応答と正確な位置決め
低メンテナンス、長寿命
OEM互換性による簡単な設置
供給情報
在庫状況：在庫あり/オンデマンド
リードタイム：1～5営業日
保証：90日から1年（サプライヤーによる）
---
---
J90833613A / MSMD5AZP2A Z軸サーボモーターの関連アクセサリ
| アクセサリ/コンポーネント | 型番（例） | 説明 |
| Z軸サーボモーター（メイン） | J90833613A / MSMD5AZP2A | Z軸ACサーボモーター |
| サーボドライバー（アンプ） | J90601459A / MADHT1507 | MSMD5AZP2Aモーター用パナソニックドライバー |
| エンコーダーケーブル（フィードバック） | J90651673A | モーターとドライバー間のエンコーダー信号ケーブル |
| 電源ケーブル | J90651672A | サーボモーター用電源ケーブル |
| モーター取り付けブラケット | J90603012A | Z軸モーターを取り付けるためのブラケット |
| カップリング（モーターからリードスクリューへ） | J90603014A | モーターをシャフトに接続する機械的カップリング |
| Z軸ボールねじアセンブリ | J90651732A | Z軸に沿った直線運動を提供 |
| Z軸ガイドレール | J90603016A | 直線運動をサポートし、モーターの動きをガイド |
| Z軸用リミットセンサー | J90651729A | 上下の移動を制限し、位置検出 |
| Z軸ホームセンサー | J90651730A | Z軸のホーム位置を検出 |
| モーター冷却ファン | J90833615A / XH01431 | モーターの過熱を防ぐためのファン |
| メインCPU/コントロールボード | J90601612A | モーターコマンドを制御し、フィードバックを処理 |
オプションのメンテナンス部品
| 項目 | 説明 |
| Z軸ボールねじ潤滑剤 | ボールねじアセンブリ用の特殊グリース |
| 防振ダンパー | モーター取り付け用の防振パッド |
| ケーブルクランプとファスナー | 電源ケーブルとエンコーダーケーブルを固定するため |
| ヒートシンク | 必要に応じてサーボドライバーの追加冷却 |
| エンコーダーバックアップバッテリー | 停電時にエンコーダーの位置データを保持 |
推奨スペアキットの組み合わせ
Z軸モーター（J90833613A）+ドライバー（MADHT1507）+ケーブル（電源+エンコーダー）
モーターカップリング+ボールねじアセンブリ+ガイドレール
リミットセンサー+ホームセンサー+冷却ファンによるフルモーションシステムのメンテナンス
互換性のあるマシン
Samsung SCM1シリーズ SMT Pick-and-Placeマシン
同様のZ軸構造を持つ一部のSamsung/Hanwha SMシリーズにも搭載
J90833613A Z軸サーボモーターの関連部品番号
| コンポーネント | 型番 | 説明 |
| Z軸サーボモーター（メイン） | J90833613A / MSMD5AZP2A | Z軸用ACサーボモーター |
| サーボドライバー（アンプ） | J90601459A / MADHT1507 | モーター用パナソニックサーボドライバー |
| エンコーダーケーブル | J90651673A | フィードバックケーブル（エンコーダー信号） |
| 電源ケーブル | J90651672A | Z軸モーター用電源ケーブル |
| モーター取り付けブラケット | J90603012A | モーターを取り付けるための機械的ブラケット |
| モーターカップリング | J90603014A | モーターシャフトをZ軸ボールねじに接続 |
| Z軸ボールねじアセンブリ | J90651732A | Z軸用リニア駆動機構 |
| Z軸用リニアガイドレール | J90603016A | Z軸移動用の精密ガイドレール |
| Z軸上限/下限センサー | J90651729A | Z軸の制限位置を検出 |
| Z軸ホームセンサー | J90651730A | Z軸ホーム（ゼロ）位置を検出 |
| 冷却ファン | J90833615A / XH01431 | モーターまたはドライバー用冷却ファン |
| メインCPU /モーションコントローラー | J90601612A | サーボシステムとインターフェースするメインコントローラー |
その他の関連部品
| コンポーネント | 型番例 | 説明 |
|---|---|---|
| Z軸シャフトベアリング | J90603020A | Z軸のスムーズな回転のためのベアリング |
| エンコーダーユニット（モーター内部） | MSMD5AZP2Aの一部 | 内蔵インクリメンタルエンコーダー |
| ボールねじ潤滑キット | J90651733A | Z軸ねじ用グリース/潤滑セット |
| 防振マウント | J90603018A | モーターの振動を低減するためのダンパー |
| 信号ケーブルセット | J90651735A | モーターとセンサー用のフルケーブルセット |
| サーボドライバー冷却ファン | J90833615A / XH01432 | サーボドライバー用の追加ファン |
コアスペアパーツの概要
| 機能 | 型番 |
| Z軸モーター | J90833613A / MSMD5AZP2A |
| サーボドライバー | J90601459A / MADHT1507 |
| モーターケーブル（電源/信号） | J90651672A / J90651673A |
| 機械的（ブラケット、カップリング） | J90603012A / J90603014A |
| モーションガイドコンポーネント | J90651732A / J90603016A |
| センサー（リミット/ホーム） | J90651729A / J90651730A |
| 冷却とファン | J90833615A / XH01431 / XH01432 |
適用可能なマシン
Samsung SCM1 SMT Pick-and-Placeマシン
同じZ軸設計を共有する一部のSamsung SMシリーズモデルとも互換性があります
---
---
FAQガイド FUJIJ90833613A Samsung SCM1 SMTマシン Z軸モーター MSMD5AZP2A ACサーボモーター
FAQガイド – Samsung J90833613A SCM1 Z軸ACサーボモーター（MSMD5AZP2A）
一般情報
Q1：J90833613A / MSMD5AZP2Aサーボモーターは何に使用されますか？
A：
これは、Samsung SCM1 SMTマシン用のZ軸ACサーボモーターです（一部のHanwha SMTモデルでも使用されています）。SMTアセンブリ中に、配置ヘッドの上下運動を制御し、正確なピックアンドプレース操作を保証します。
仕様と互換性
Q2：このサーボモーターと互換性のあるマシンはどれですか？
A：
Samsung SCM1 SMTマシン
同様のハードウェアアーキテクチャを共有するHanwha SMシリーズマシンのいくつかのモデル
Q3：技術仕様は何ですか？
| パラメータ | 仕様 |
| モデル | MSMD5AZP2A |
| 型番 | J90833613A |
| モータータイプ | ACサーボモーター |
| 軸 | Z軸（垂直運動） |
| 電圧 | 200-220V AC |
| 定格電力 | 50W |
| エンコーダータイプ | インクリメンタルエンコーダー |
| メーカー | パナソニック（モーター）とサムスンの提携 |
| 取り付けタイプ | フランジマウント、シャフトカップリング付き |
設置とセットアップ
Q4：J90833613Aサーボモーターの取り付け方法は？
A：
マシンの電源を切ります。
Z軸モーターカバーを取り外します。
エンコーダーケーブルと電源ケーブルを外します。
フランジからモーターを外します。
新しいモーターと交換し、エンコーダーと電源ケーブルを接続します。
モーターフランジボルトを固定し、シャフトカップリングのアライメントを確認します。
Q5：設置後にキャリブレーションが必要ですか？
A：
正しく設置されていれば、通常、機械的なキャリブレーションは必要ありません。
ソフトウェア側では、交換後にZ軸原点のリセットまたは再ホーミング手順が必要になる場合があります。
トラブルシューティング
Q6：一般的な故障の症状は？
A：
Z軸が上下に動かない。
Z軸サーボアラームが頻繁に発生する。
Z軸の位置エラーまたは部品の欠落。
モーターの過熱または振動ノイズ。
Q7：故障の一般的な原因は？
A：
エンコーダーの故障。
ケーブル接続の緩みまたは断線。
モーター内部のコイル焼損。
過度の機械的負荷またはアライメントのずれ。
メンテナンス
Q8：どのくらいの頻度でメンテナンスを行う必要がありますか？
A：
予防メンテナンス中に6～12か月ごとにモーターの状態を確認してください。
エンコーダーケーブル、電源ケーブル、シャフトカップリングを定期的に点検してください。
Q9：メンテナンスのヒントは？
A：
モーターとエンコーダーをほこりやフラックスの残留物からきれいに保ってください。
モーターフランジボルトの締め付けを確認してください。
異常なノイズや熱の発生がないか確認してください。
関連部品とアクセサリ
| 部品名 | 型番例 | 説明 |
|---|---|---|
| Z軸サーボモーター | J90833613A / MSMD5AZP2A | Z軸用メインACサーボモーター |
| Z軸モーターケーブル（電源） | J66021013A | サーボモーター用電源ケーブル |
| Z軸エンコーダーケーブル | J66021014A | サーボモーター用信号/エンコーダーケーブル |
| シャフトカップリング | J6700045A | モーターシャフトをボールねじに接続 |
| Z軸ボールねじアセンブリ | J7060057A | サーボモーターによって駆動されるリニアアクチュエーター |
| モーター取り付けブラケット | J6700076A | モーターをヘッドフレームにしっかりと取り付けます |
| モーター冷却ファン（該当する場合） | J66021019A | モーターエリア付近の冷却ファン |
適用可能なマシン
Samsung SCM1 SMTマシン
Hanwha SMシリーズからの選択モデル
注文とサポート
Samsung/Hanwhaの正規販売代理店から入手可能。
注文前にマシンのシリアル番号との互換性を確認してください。
配線図、設置マニュアル、スペアパーツリストの完全サポート。
結論
J90833613A / MSMD5AZP2A Z軸ACサーボモーターは、Samsung SCM1マシンの垂直ヘッド移動の主要コンポーネントです。タイムリーなメンテナンスと交換は、スムーズな生産と正確な配置性能を保証するのに役立ちます。
