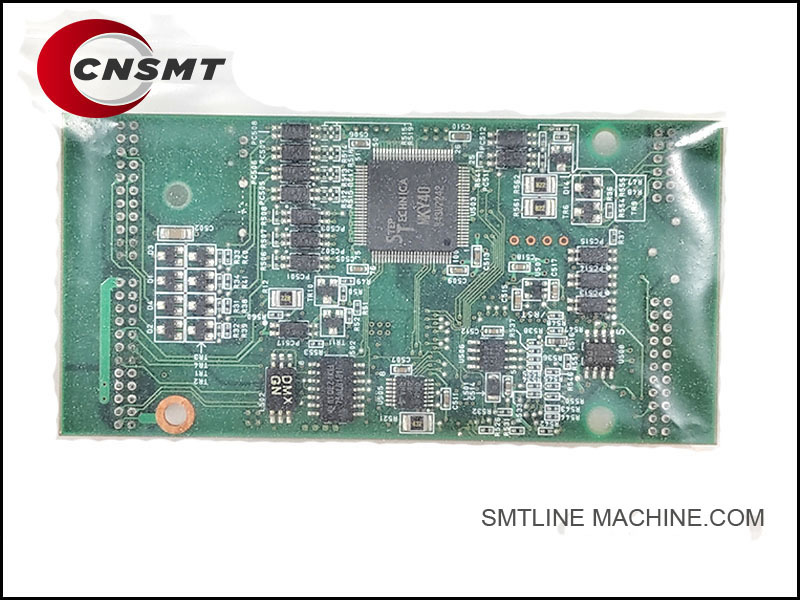

FUJI 2AGKHA000402 V12 ワーキングヘッド マザーボード

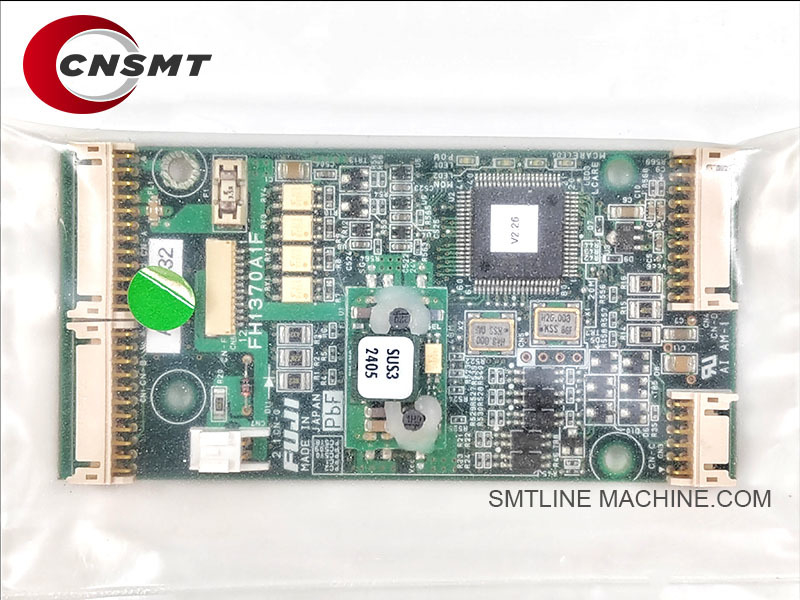

FUJI 2AGKHA000402 V12 ワークヘッドマザーボード
当社は11年間営業しており、品質保証と迅速な配送で、お客様にとって最高の選択肢となることをお約束します。
製品説明
品名：FUJI NXT V12 ワークヘッドマザーボード
型番：2AGKHA000402
対応機種：FUJI NXTシリーズ SMT実装機
主な特徴
V12ヘッド用に設計されたOEM品質のPCBで、モーター制御、センサー統合、および機械の中央コントローラーとの通信を担当します。
FUJIの仕様に合わせて製造されており、高い信頼性と安定性を備えています。
このコアボードは、適切なヘッド操作と配置精度に不可欠です。
在庫状況
中国に在庫があり、1～5日以内に発送可能です。MOQ：1個。日本での調達チャネルも利用可能です。
価格は交渉可能で、グローバルな配送に対応しています。
使用事例
NXTシリーズ機のV12ヘッドの故障したマザーボードの交換に最適です。
FUJI SMT実装の性能と生産の信頼性を維持するメンテナンスチームに役立ちます。
FUJI NXTヘッドを修理する修理店でのバックアップ在庫として役立ちます。
技術的な注意点
FUJI NXT V12ヘッド用に作られたOEM部品で、適切なフィット感、コネクタ、ファームウェアの互換性を保証します。
カメラ、ノズル機構、精密配置モーターの電気制御を処理します。
他のV12ヘッドコンポーネント（例：バックアップピン、カメラPCB）と一緒によく販売されます。
FUJI NXT V12 ワークヘッド – 関連部品番号
| コンポーネント名 | 部品番号 | 説明 |
| V12 ワークヘッドマザーボード | 2AGKHA000402 | V12 ワークヘッドのメインコントロールボード |
| V12 ヘッドサーボモーター (Z軸) | 2AGGHA002700 / XS02303 | Z軸の動きを制御 |
| V12 ヘッドサーボモーター (シータ軸) | 2AGGHA002800 | 回転シータ運動を制御 |
| メカニカルバルブ SPOOL | XS03764 | V12ヘッド内の空気圧制御バルブスプール |
| メカニカルバルブボディ | XS03765 | スプールと対になるバルブボディ |
| バルブシール/Oリングキット | XS03766 | メカニカルバルブ用の気密シール |
| バルブ用リターンスプリング | XS03767 | メカニカルバルブのリセットスプリング |
| 真空圧力センサー | XS00920 | ノズルの真空圧力を検出 |
| ノズルシャフトアセンブリ | XS00802 / XS00803 | ノズルの上下運動用シャフト |
| ワークヘッド冷却ファン | XH01431 / XH01432 | マザーボードとモーター用の冷却ファン |
| エアフィルターユニット | XS04120 | ヘッド空気圧システム用の圧縮空気をフィルタリング |
| ソレノイドバルブアセンブリ | XS03760 | V12ヘッド用の空気圧制御ソレノイド |
| ヘッド内部配線ケーブルセット | XS02050 | V12ヘッド用の完全な内部配線ハーネス |
| Z軸ボールねじアセンブリ | XS03790 | モーターの回転を線形Z軸運動に変換 |
| コンポーネント名 | 部品番号 | 説明 |
| モーションコントロールIC | オンボード 2AGKHA000402 | ヘッドモーション用の組み込み制御チップ |
| マザーボード用コネクタセット | XS04550 | マザーボードの入出力用配線コネクタ |
| ヘッド通信ボード (別売りの場合) | 2AGKHA000403 (例) | メインマシンCPUとの通信インターフェース |
| Z/シータモーター用ドライバモジュール | 2AGKHA000402の一部 | マザーボードに統合 |
V12ヘッド用推奨スペアキット
マザーボード (2AGKHA000402) – コアコントロール
カメラボード (2AGKHA01400) – 視覚的な位置合わせ用
ドライブPCB + エンコーダー + モーター – 動作制御用
ケーブル + バックアップピン + ノズル – 定期的なメンテナンスと交換用
FUJI NXT V12 ワークヘッド – 関連アクセサリ
| アクセサリ名 | 部品番号 | 説明 |
| V12 ワークヘッドマザーボード | 2AGKHA000402 | V12 ワークヘッドの動作を制御するメインPCB |
| 信号ケーブルセット | XS02050 | マザーボード接続用の完全な配線ハーネス |
| 電源ケーブル | XS02051 | ヘッドマザーボード用の電源ケーブル |
| エンコーダーケーブル (Z/シータモーター) | XS02052 | Z軸およびシータモーターエンコーダー用の信号ケーブル |
| 冷却ファン | XH01431 / XH01432 | マザーボードとヘッドコンポーネントの冷却 |
| マザーボード取り付けブラケット | XS03020 | マザーボードを固定するための機械的ブラケット |
| 空気圧ソレノイドバルブアセンブリ | XS03760 | 空気制御バルブ、マザーボードと連携して動作 |
| 真空圧力センサー | XS00920 | 真空信号を検出。マザーボードに接続 |
| ノズルシャフトアセンブリ | XS00802 / XS00803 | ノズル制御用マザーボードに接続 |
| Z軸モーター | 2AGGHA002700 / XS02303 | Z軸を制御、マザーボード信号と連携 |
| シータ軸モーター | 2AGGHA002800 | 回転を制御。マザーボードと通信 |
| メカニカルバルブ SPOOL | XS03764 | マザーボード信号を介して制御されるエアバルブコンポーネント |
| メカニカルバルブボディ | XS03765 | スプールと一致するバルブハウジング |
| Oリングキット (バルブシール) | XS03766 | バルブ内の気密シールを維持 |
| リターンスプリング (バルブ) | XS03767 | バルブ動作のリターンアクションを提供 |
| ヘッド内部エアチューブ | XS04125 | ヘッド内の空気圧ライン、マザーボードと連携 |
| エアフィルターユニット | XS04120 | ヘッドシステム内の汚染を防ぐために空気をフィルタリング |
| ヘッド通信インターフェースボード | 2AGKHA000403 (例) | ヘッドマザーボードを機械のメインコントローラーに接続 |
一般的なスペアパーツパッケージの提案
メインコントロールボード + カメラボード – コアエレクトロニクス
モーター + エンコーダー + ドライブボード – 動作制御グループ
ケーブルハーネス + センサー – 信号およびフィードバック回路
ノズルホルダー + メカニカルバックアップピン – 機械的安定性と安全性
