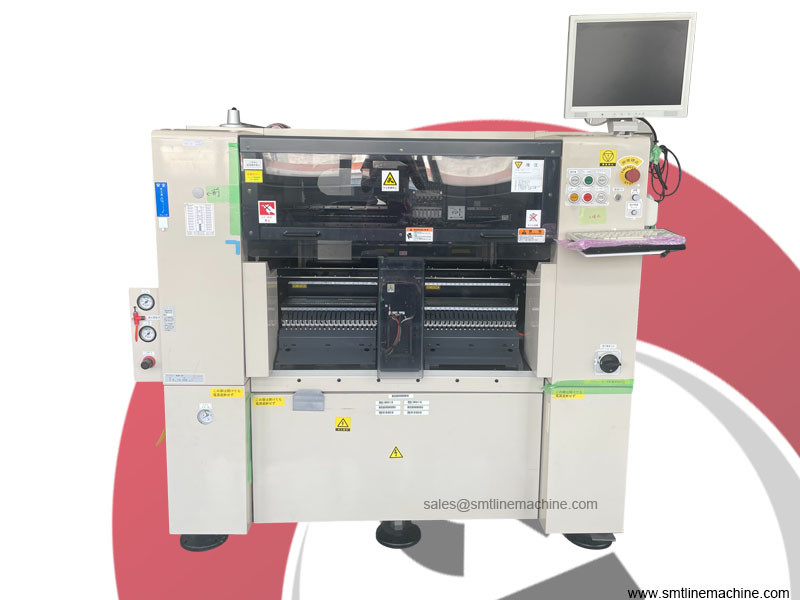

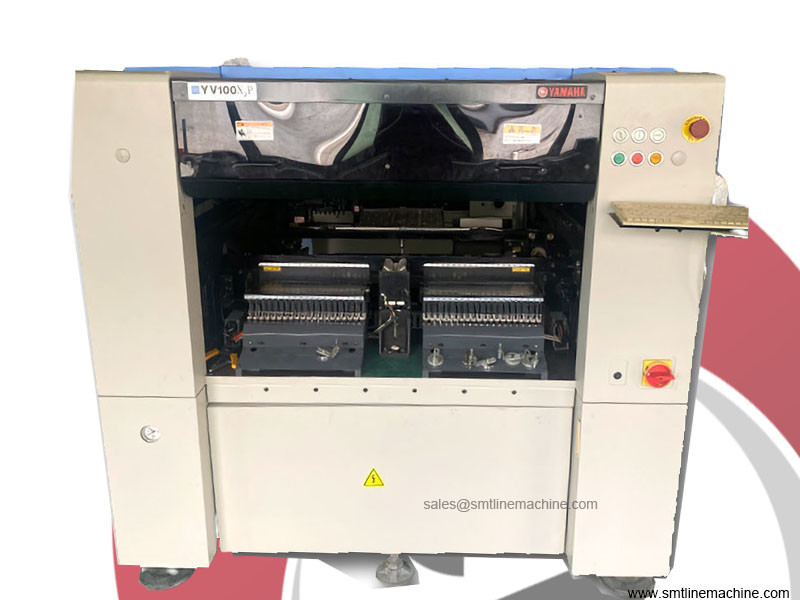

ヤマハ Yv100x Xg Xgp ピックアンドプレースマシン 90 フィードでPCB組成

YAMAHA YV100X XG 90 フィッダー ピック&プレイス PCB組立のためのマシン

電気モーターで制御されます. 前代モデルと比較して,機械のマウント精度は著しく改善されています. YG100XG表面マウントマシンは,高速チップマウント,高精度,高速モジュールマウントマシンの特徴を持っています.それは高硬度二重駆動構造を持っています.高性能のサーボシステム高解像度のデジタルマルチビジョンカメラと複数の精度修正システム

サポート 1.2M LED PCB システム

記述

ヤマハの中速パッチメカニズムの製造 (日本)
2YV100Xの製造年 1999-2004; YV100XEの総生産年: 2004-2006 (現在は生産終了; 市場には使用済み機器のみ)
3 このモデルは 中速多機能配置マシン 0402 に該当します0603.0805.1206.3528 また大きなSMTコンポーネントとICのいくつかのパッチ. QFP. SOT. SOP. SOJ. PLCC. BGA.
このモデルの理論速度は1点あたり0.20秒で,1時間あたり18,000ポイントである.実際の動作速度は1時間あたり1万~12,000ポイントである.
受け入れられる技術
5最大PCBS:最大457x407mm 最低PCBS:最小50x50mm
6現在,異なる顧客の要求に応じて,長さ1.2mのLEDや他のボードを貼るように変更することができます.
7基板の厚さは0.4-3.0mmのPCBで貼り付けることができます.
8ベースボードのトランスミッション方向は,一般的に右から左にあり,入力方向は必要に応じて変更することができます.
9一般的に,90種類の部品を配置することができ, 8mm フィーダーを示します.
10固定可能な配送装置を除く.
8mm フィードに言及する 1000 - ドメインネットワークの 90 種類があります.
10固定可能な配送装置を除く.
11機械の外側の寸法は,L1650xW1450x1450mmです
12AC380V (わずか0.6平方インチ)
Xiii. ドンシュン技術 0.55MPA
15体重: 1580KG
